Boolean Operation

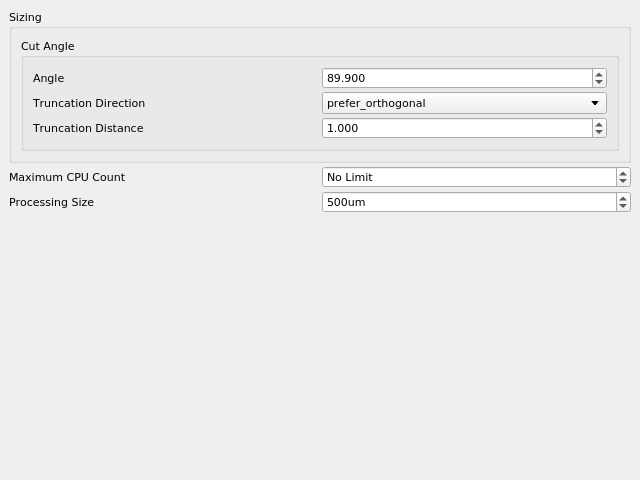

Boolean Operation settings
Boolean Operation
Sizing/Cut Angle/Angle
--boolean-sizing-cutangle-angle
[<value>
]
(89.9)
Specifies angle threshould to be trancated as an acute angle vertex after sizing.
Sizing/Cut Angle/Truncation Direction
--boolean-sizing-cutangle-truncation-direction
[<prefer_orthogonal|orthogonal|bisector>
]
(prefer_orthogonal)
Specifies truncation direction for an acute angle vertex.
Sizing/Cut Angle/Truncation Distance
--boolean-sizing-cutangle-truncation-distance
[<value>
]
(1)
Specifies distance of the truncation point from the original vertex in a multiplier to be multiplied by the sizing amount.
Maximum CPU Count
--boolean-cpu-count
[<count>
]
(0)
Specifies the maximum CPU count for Boolean Operation.
Processing Size
--boolean-processing-size
[<value>
]
(500)
Specifies processing size for Boolean Operation [um].
Last modified April 23, 2025
