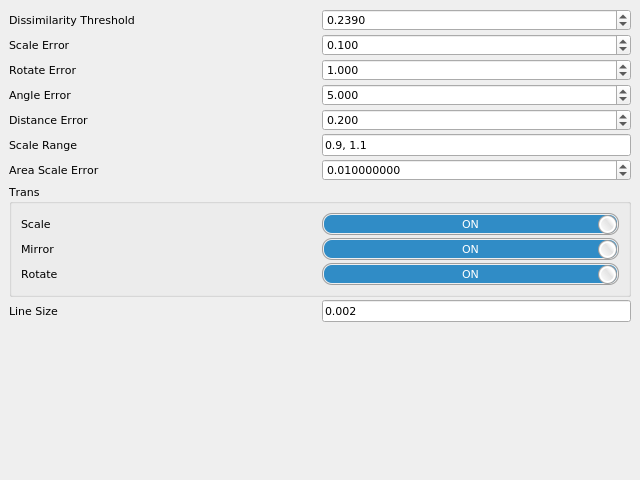

Pattern Match
Pattern Match
<dim> が指定されている場合、0.1nm のように数字の後ろに単位を指定することができます。
単位を指定しない場合は [um] として扱われます。
Dissimilarity Threshold
--matching-matching-dissimilarity-threshold
[<value>]
(0.239)
デフォルトでは、以下の図形が一致していると判定されます。
Scale Error
--matching-matching-scale-error
[<value>]
(0.1)
Rotate Error
--matching-matching-rotate-error
[<value>]
(1.0)

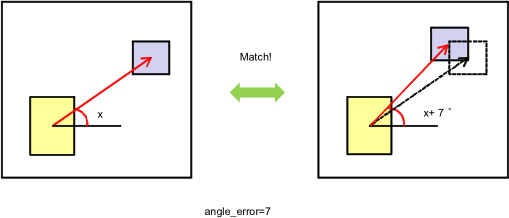

Angle Error
--matching-matching-angle-error
[<value>]
(5.0)
実際の判定では rotate 補正として、テンプレートパターンの重心間角度にマッチパターンの rotate が加算されます。
Distance Error
--matching-matching-distance-error
[<value>]
(0.2)
実際の判定では scale 補正として、テンプレートパターンの重心間距離にマッチパターンの scale が積算されます。
Scale Range
--matching-matching-scale-range
[<min>,<max>]
(0.9, 1.1)
Area Scale Error
--matching-matching-area-scale-error
[<value>]
(0.01)
面積判定は高速化目的で行われます。scale 判定は、パターン外接矩形最大幅のみを基準として行います。
“Area Scale Error” を大きくすると処理時間が増加する可能性があります。
Trans/Scale
--matching-matching-trans-scale
[<on|off>]
(on)
Trans/Mirror
--matching-matching-trans-mirror
[<on|off>]
(on)
Trans/Rotate
--matching-matching-trans-rotate
[<on|off>]
(on)
Line Size
--matching-matching-line-size
[<dim>]
(0.002)
