拡大・縮小

実行方法

スクリーン上でマウスを左ドラッグする

スクリーン上でマウスを左ドラッグします。この動作は Move モード以外の時に有効です。

下から上にドラッグすると表示図形を拡大、上から下にドラッグすると表示図形を縮小します。この拡大・縮小の方向はプリファレンスで変更することができます。詳しくはプリファレンス Window/Screen ページの Zoom Method をご覧ください。

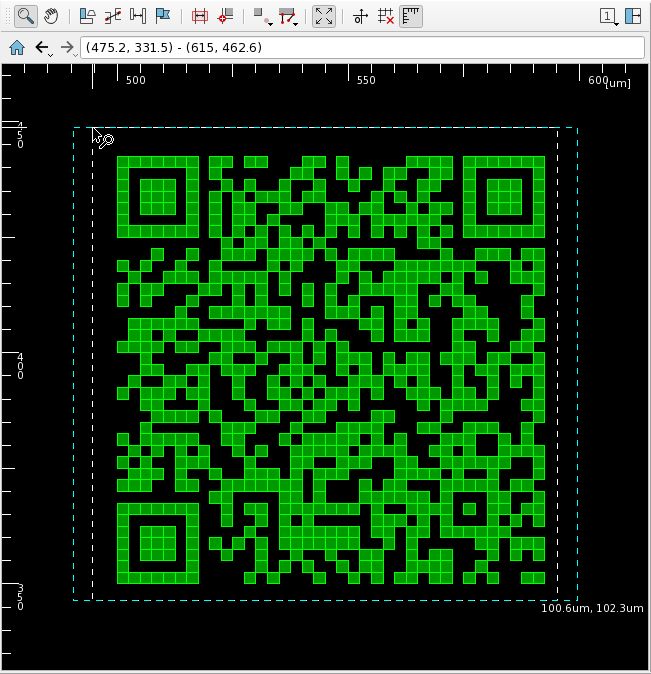

白色の破線は、左ドラッグしている領域を意味します。右下に表示される値は、白色の破線の幅、高さを意味します。 水色の破線は、拡大時には拡大後の領域を、縮小時には現在の表示領域の縮小後の領域を意味します。

左ドラッグ中に Esc キーまたは右クリックで、拡大・縮小をキャンセルすることができます。

スクリーン上でマウスホイールをスクロールする

マウスホイールを奥に１つ転がすと表示が 2 倍に拡大、手前に転がすと表示が 1/2 倍に縮小します。この動作は全てのモードで有効です。

拡大・縮小はマウスカーソルを中心に行われます。Shift キーを押しながら転がすと、表示領域の中心を基準に拡大・縮小が行われます。 この動作は入れ替えることができます。詳しくはプリファレンス Window/Screen ページの Mouse Wheel Zoom Reference Point をご覧ください。

エリアボックスに値を入力する

エリアボックスに領域を直接指定することで、拡大・縮小します。この動作は全てのモードで有効です。

領域の指定には以下の方法があります。

シンタックス	説明
<sx>,<sy>,<ex>,<ey>	領域の左下<sx>,<sy>、右上<ex>,<ey>をカンマ区切りで指定します。
(<sx>,<sy>) - (<ex>,<ey>)	領域の左下(<sx>,<sy>)、右上(<ex>,<ey>)をハイフン区切りで指定します。
<x>,<y>,<size>	中心<x>,<y>と領域の幅/高さ<size>をカンマ区切りで指定します。

指定された領域は、スクリーン の表示ピクセルサイズによって調整されるため、指定した値と異なる場合があります。

制限事項

• 拡大は 1 ピクセル 1pm まで可能です。また、縮小は表示領域が 40m まで可能です。
