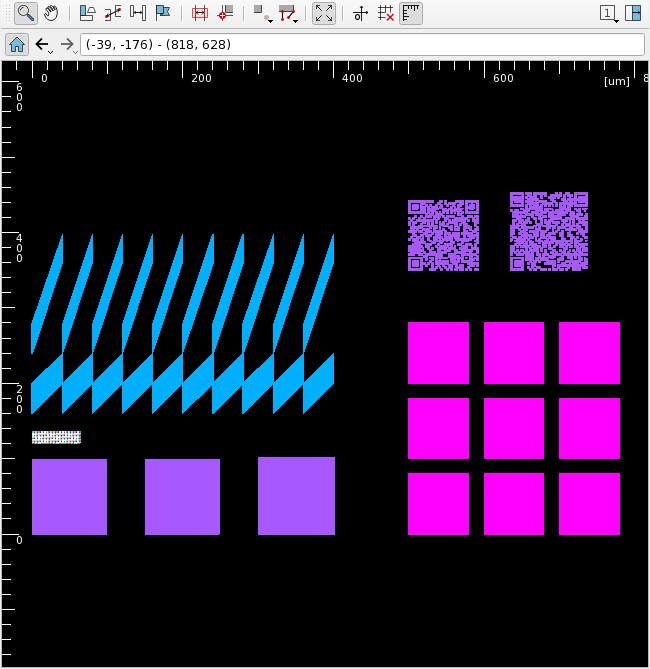

スクリーン

Open しているファイルの図形を表示します。表示領域の拡大、縮小をはじめ、図形やセル情報取得、図形の測長、マーク追加、開口率(密度)計算、ショットカウント計算など様々な機能があります。

スクリーンツールバー

スクリーンの操作に関連するボタンメニュー群です。

Screen Toolbar

ボタン

アイコン	項目	実行内容
	Zoom	Zoom モードに切り替えます。
	Move	Move モードに切り替えます。
	Search Figure & Cell	Search Figure & Cell モードに切り替えます。
	2p Measure	2p Measure モードに切り替えます。
	Auto Measure	Auto Measure モードに切り替えます。
	Add Mark	Add Mark モードに切り替えます。
	Add Measurement	Add Measurement モードに切り替えます。
	Add Alignment	Add Alignment モードに切り替えます。
	Snap Mode	Snap のタイミングを切り替えます。
	Snap Type	Snap のターゲットを切り替えます。
	Zoom-In When Jump to Item	ジャンプ時の拡大表示を行います。
	Axis	Axis を表示します。
	Grid	Grid を表示します。
	Ruler	Ruler を表示します。
	Multi Screen	表示するスクリーン数を変更します。
	Hide Right Panel	右側のパネルを隠してスクリーンを広げます。

スクリーンエリアバー

スクリーンの領域の操作に関連するボタンメニュー群です。

Screen Areabar

ボタン

アイコン	項目	実行内容
	Zoom Extents	表示中のファイルの全体を表示します。
	Back	一つ前の表示領域を表示します。長押しで前 5 件までの履歴を表示します。
	Forward	一つ先の表示領域を表示します。長押しで先 5 件までの履歴を表示します。

スクリーン

Screen

操作

操作	実行内容
左クリック	Zoom モードおよび Move モードの場合は Zoom Extents ボタンと同様の動きをします(Preference にて変更可能です)。その他のモード時は、各モードに応じた挙動をとります。詳しくは各モードをご覧ください。
左ドラッグ	表示領域を拡大/縮小します。Move モードのときは表示領域を移動します。
左ダブルクリック	Preference にて実行する機能を指定可能です。
中クリック	Search Figure & Cell を実行します(Preference にて実行する機能を変更可能です)。
中ドラッグ	2p Measure を実行します。
ホイール	カーソル箇所を中心に表示領域を拡大/縮小します。
右クリック	右クリック時用のコンテキストメニューを表示します。
右ドラッグ	右ドラッグ時用のコンテキストメニューを表示します。
Back ボタン	Preference にて実行する機能を指定可能です。
Forward ボタン	Preference にて実行する機能を指定可能です。
Task ボタン	Preference にて実行する機能を指定可能です。
`→`・`←`・`↓`・`↑`	表示領域を移動します。Preference にて移動量を変更可能です。詳しくはプリファレンス Window/Screen/Keyboard ページの Moving Rate with the Arrow Key をご覧ください。
`Ctrl` + `+`/`-`	ズームイン/アウトします。Preference にてズーム量を変更可能です。詳しくはプリファレンス Window/Screen/Keyboard ページの Zoom Shortcut/Magnification Power をご覧ください。
`Ctrl` + ホイール	スクリーン上の文字を拡大/縮小します。
`Shift` + 左ドラッグ or 右ドラッグ	90 度刻みで drag の方向を固定します。
`Shift` + ホイール	画面中心に表示領域を拡大/縮小します。
左ドラッグ中に `Esc` or 右クリック	左ドラッグをキャンセルします。
右ドラッグ中に `Esc` or 左クリック	右ドラッグをキャンセルします。
`z`	一時的に Zoom mode にします(Preference にてキー割り当てを変更可能です)。
`m`	一時的に Move mode にします(Preference にてキー割り当てを変更可能です)。
`i`	一時的に Search mode にします(Preference にてキー割り当てを変更可能です)。
`e`	一時的に 2p Measure mode にします(Preference にてキー割り当てを変更可能です)。
`x`	一時的に Add Mark mode にします(Preference にてキー割り当てを変更可能です)。
`w`	一時的に Auto Measure mode にします(Preference にてキー割り当てを変更可能です)。
`q`	Snap を実行します(Preference にてキー割り当てを変更可能です)。

右クリックコンテキストメニュー

メニュー	実行内容
Add Mark	指定座標に Mark を作成します。
Search	指定座標の Figure/Cell を検索します。
Auto Measure	指定座標で、指定された方向を測定します。
Calculate/Density	指定領域の Density 計算を実行する Calculate Density ダイアログを開きます。
Calculate/Figure Count	指定領域の Figure Count 計算を実行する Caluculate Figure Count ダイアログを開きます。
Calculate/Vertex Count	指定領域の Vertex Count 計算を実行する Calculate Vertex Count ダイアログを開きます。
Calculate/Sliver Count	指定領域の Sliver Count 計算を実行する Calculate Sliver Count ダイアログを開きます。
Calculate/Shot Count	指定領域の Shot Count 計算を実行する Calculate Shot Count ダイアログを開きます。
Calculate/Density Map	指定領域の Density Map 計算を実行する Density Map ダイアログを開きます。
Calculate/Figure Map	指定領域の Figure Map 計算を実行する Figure Count Map ダイアログを開きます。
Calculate/Vertex Map	指定領域の Vertex Map 計算を実行する Vertex Count Map ダイアログを開きます。
2p Measure	指定された２点間の測長を実行する Measure ダイアログを開きます。
Decode	指定領域の画像を解析してバーコード情報の読み取りを実行する Decode ダイアログを開きます。
Simulation	指定領域の Simulation を実行する Simulation Settings ダイアログを開きます。
Cutout	指定領域の GDSII/EBV Text/OASIS/OASIS.CL 出力を実行する Cutout File as ダイアログを開きます。
Plot	指定領域の PS/PDF 出力を実行する Plot File as ダイアログを開きます。

右ドラッグコンテキストメニュー

メニュー	実行内容
Calculate/Density	指定領域の Density 計算を実行します。
Calculate/Figure Count	指定領域の Figure Count 計算を実行します。
Calculate/Vertex Count	指定領域の Vertex Count 計算を実行します。
Calculate/Sliver Count	指定領域の Sliver Count 計算を実行する Calculate Sliver Count ダイアログを開きます。
Calculate/Shot Count	指定領域の Shot Count 計算を実行する Calculate Shot Count ダイアログを開きます。
Calculate/Density Map	指定領域の Density Map 計算を実行する Density Map ダイアログを開きます。
Calculate/Figure Map	指定領域の Figure Map 計算を実行する Figure Count Map ダイアログを開きます。
Calculate/Vertex Map	指定領域の Vertex Map 計算を実行する Vertex Count Map ダイアログを開きます。
2p Measure/Raw	指定された２点間の距離をそのまま測長します。
2p Measure/Line & Space	指定された２点間の間に含む図形の幅やスペースを測長します。
2p Measure/Auto	指定された２点間を最初に作られる線分のトーンによって Line または Space として測長します。
2p Measure/Line	指定された２点間の間に含む図形の幅を測長します。
2p Measure/Space	指定された２点間の間に含むスペースを測長します。
2p Measure/Auto Pitch	指定された２点間を最初に作られる線分のトーンによって Pitch Up-Up または Pitch Down-Down モードとして測長します。
2p Measure/Pitch Up-Up	指定された２点間の間に含むピッチの立ち上がりから、次のピッチの立ち上がりにかけてを測長します。
2p Measure/Pitch Down-Down	指定された２点間の間に含むピッチの立ち下がりから、次のピッチの立ち下がりにかけてを測長します。
Decode	指定領域の画像を解析してバーコード情報を読み取ります。
Simulation	指定領域の Simulation を実行する Simulation Settings ダイアログを開きます。
Cutout	指定領域の GDSII/EBV Text/OASIS 出力を実行する Cutout File as ダイアログを開きます。
Plot	指定領域の PS/PDF 出力を実行する Plot File as ダイアログを開きます。
