測長点の操作

実行方法

一括リネーム

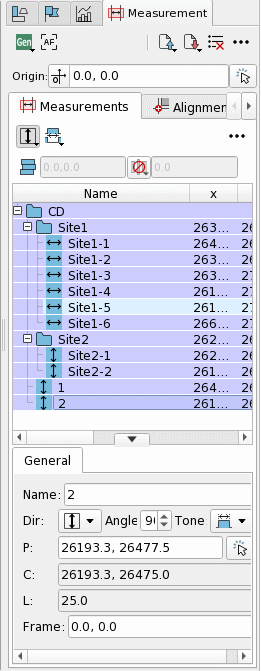

Measurement Panel で CD グループを右クリックし、コンテキストメニューから Auto Rename を選択する測長点とグループが一括リネームされます。

種別	リネーム規則
測長点	1, 2, 3, …
グループ	Site1, Site2, Site3, …
グループ内の測長点	グループ名-1, グループ名-2, グループ名-3, …

ソート

Measurement Panel で CD グループを右クリックし、コンテキストメニューの Sort/ から以下を選択すると座標に従って測長点がソートされます。

アイコン	メニュー	実行内容
	By Coordinate	全ての測長点をソート対象にします。
	By Display and Coordinate	表示が ON の測長点のみソート対象にします。

アイコン	メニュー	実行内容
	Left-Top Vertical	左上から Y -> X の順序でソートします。
	Left-Top Horizontal	左上から X -> Y の順序でソートします。
	Left-Top Vertical ZigZag	左上から Y -> X の順序でソートします。Y 方向で、一番端までソートしたら、折り返します。
	Left-Top Horizontal ZigZag	左上から X -> Y の順序でソートします。X 方向で、一番端までソートしたら、折り返します。
	Right-Top Vertical	右上から Y -> X の順序でソートします。
	Right-Top Horizontal	右上から X -> Y の順序でソートします。
	Right-Top Vertical ZigZag	右上から Y -> X の順序でソートします。Y 方向で、一番端までソートしたら、折り返します。
	Right-Top Horizontal ZigZag	右上から X -> Y の順序でソートします。X 方向で、一番端までソートしたら、折り返します。
	Left-Bottom Vertical	左下から Y -> X の順序でソートします。
	Left-Bottom Horizontal	左下から X -> Y の順序でソートします。
	Left-Bottom Vertical ZigZag	左下から Y -> X の順序でソートします。Y 方向で、一番端までソートしたら、折り返します。
	Left-Bottom Horizontal ZigZag	左下から X -> Y の順序でソートします。X 方向で、一番端までソートしたら、折り返します。
	Right-Bottom Vertical	右下から Y -> X の順序でソートします。
	Right-Bottom Horizontal	右下から X -> Y の順序でソートします。
	Right-Bottom Vertical ZigZag	右下から Y -> X の順序でソートします。Y 方向で、一番端までソートしたら、折り返します。
	Right-Bottom Horizontal ZigZag	右下から X -> Y の順序でソートします。X 方向で、一番端までソートしたら、折り返します。
