Matching Template Panel

pattern-match に入力するテンプレートファイルを作成することができます。

Matching Template Panel のツールバー

Matching Template Panel Toolbar

ボタン

アイコン	項目	実行内容
	Add Group	新しいテンプレートグループを追加します。
	Add Figure	図形追加モードに変更し、図形の探索方法を指定します。
	Direction	測長点作成モードに変更し、測長方向を指定します。
	Load	データリストにテンプレート情報を Load するための Load Matching Template File ダイアログを開きます。
	Save	データリストのテンプレート情報を Save するための Save Matching Template File ダイアログを開きます。
	Clear All	データリストをクリアします。
	Matching Template	Matching Template Panel のメニューを表示します。

スクロールバーボタン

アイコン	項目	実行内容
	最初へ	一番上までスクロールします。
	1 行前へ	一行上にスクロールします。
	1 行後へ	一行下にスクロールします。
	最後へ	一番下までスクロールします。
	一つ前の Bookmark へ	一つ前の Bookmark までスクロールします。(Bookmark が存在するときだけ表示)
	一つ後の Bookmark へ	一つ後の Bookmark までスクロールします。(Bookmark が存在するときだけ表示)

メニュー

メニュー	実行内容
Add Group	新しいテンプレートグループを追加します。
Add Figure	図形追加モードに変更し、図形の探索方法を指定します。
Direction	測長点作成モードに変更し、測長方向を指定します。
Load	データリストにテンプレート情報を Load するための Load Matching Template File ダイアログを開きます。
Save	データリストのテンプレート情報を Save するための Save Matching Template File ダイアログを開きます。
Clear All	データリストをクリアします。
Float Panel	パネルを分離します。
Close Panel	パネルを閉じます。

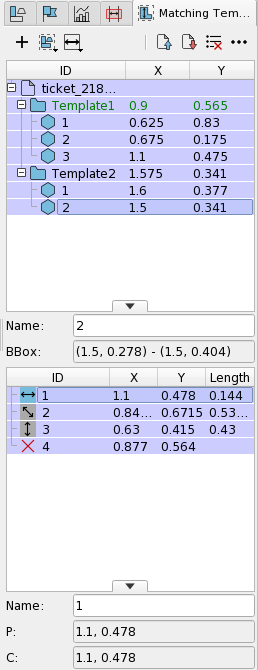

Matching Template Panel のデータリスト

Matching Template Panel DataList

Datalist ボタン

アイコン	項目	実行内容
	Icon	各項目のアイコンを左クリックすると Property を表示します。
	Lock	ツールバーでクリアしても削除されないように Lock します。(マウスホバー時のみ表示)
	Bookmark	ブックマークします。 (マウスホバー時のみ表示)

図形コンテキストメニュー

メニュー	実行内容
Set Current	図形や測長点を追加する対象となるテンプレートグループに指定します。(テンプレートグループを指定した場合のみ表示)
Clear Group Content	追加した図形や測長点を削除します。(テンプレートグループを指定した場合のみ表示)
Pattern Match	テンプレートグループに含まれる図形をもとにパターンマッチを実行します。(テンプレートグループを指定した場合のみ表示)
Jump	スクリーンに指定した項目を中心とした領域を表示します。
Start Auto Navigation	指定した項目からオートナビゲーションを開始します。詳しくはオートナビゲーションバーページをご覧ください。
Select/Deselect	指定した項目の選択状態を反転します。
Show	指定した項目の表示状態を反転します。
Display/Name	指定した項目のスクリーン上での名称表示状態を反転します。
Display/Coordinates	指定した項目のスクリーン上での座標表示状態を反転します。
Color	指定した項目のスクリーン上での表示色を変更する色指定ダイアログを開きます。
Lock	指定した項目のロック状態を反転します。ロックしてあるものはツールバー等でクリアしても削除されません。
Bookmark	指定した項目の Bookmark 状態を反転します。Bookmark 済みの物は専用の巡回ボタンで巡回できます。
Expand	指定した項目のツリー表示を展開します。
Collapse	指定した項目のツリー表示を折り畳みます。
Expand All	全項目のツリー表示を展開します。
Collapse All	全項目のツリー表示を折り畳みます。
Properties	指定した項目のプロパティを表示する Properties ダイアログを開きます。
Delete	指定した項目を削除します。

測長点コンテキストメニュー

メニュー	実行内容
Jump	スクリーンに指定した項目を中心とした領域を表示します。
Start Auto Navigation	指定した項目からオートナビゲーションを開始します。詳しくはオートナビゲーションバーページをご覧ください。
Select/Deselect	指定した項目の選択状態を反転します。
Show	指定した項目の表示状態を反転します
Display/Name	指定した項目のスクリーン上での名称表示状態を反転します。
Display/Coordinates	指定した項目のスクリーン上での座標表示状態を反転します。
Display/Length	指定した項目のスクリーン上での長さ表示状態を反転します。
Display/X/Y Components	指定した項目のスクリーン上での長さ差分表示状態を反転します。
Display/Angle	指定した項目のスクリーン上での角度表示状態を反転します。
Display/Center	指定した項目のスクリーン上での中心座標表示状態を反転します。
Color	指定した項目のスクリーン上での表示色を変更する色指定ダイアログを開きます。
Lock	指定した項目のロック状態を反転します。ロックしてあるものはツールバー等でクリアしても削除されません。
Bookmark	指定した項目の Bookmark 状態を反転します。Bookmark 済みの物は専用の巡回ボタンで巡回できます。
Expand All	全項目のツリー表示を展開します。
Collapse All	全項目のツリー表示を折り畳みます。
Properties	指定した項目のプロパティを表示する Properties ダイアログを開きます。
Delete	指定した項目を削除します。

データ保存確認

新たにテンプレートを作成するなどの編集を行うとパネルタイトル部に未保存マーク(*)が表示されます。未保存マークが表示されている状態で neoEBV を終了しようとするとデータの未保存を警告するダイアログが表示されます。未保存マークはテンプレート情報を保存したとき、クリアした時と読み込んだときには解消されます。

データ保存確認機能を使用するかどうかはプリファレンスから変更することができます。

詳しくはプリファレンス Window/Data List ページの Confirm Data Save Status before Exit/Matching Template をご覧ください。
