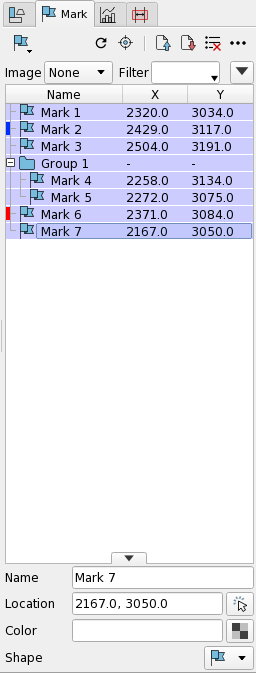

Mark Panel

スクリーン上に追加したマークの一覧を表示します。

Mark Panel はタブで複数のデータリストを持つことができます。ただし初期状態ではデフォルトタブ(Marks Tab)しか存在していないため、画面としてタブは表示されていません。新たにファイルを読み込んだ場合、メニューからタブを追加した場合等でタブが複数になった場合に表示されます。

Mark Panel Toolbar with Tab

タブ表示部右側に表示されるボタンからメニューでタブを選択することもできます。

Mark Panel のツールバー

Mark Panel Toolbar

ボタン

アイコン	項目	実行内容
	Shape	作成するマークの形状を指定します。
	Refresh Image	現在表示しているタブの Mark の画像を更新します。
	Auto Jump	カーソルキーで項目を移動する際に、スクリーンも移動させます。
	Load Mark Loaction File	CSV ファイルの Load を実行する Load Mark Location File ダイアログを開きます。
	Save Mark Loaction File	データリストのマークの Save を実行する Save Mark List File ダイアログを開きます。
	Clear All	データリストをクリアします。
	Mark	Mark Panel のメニューを表示します。

スクロールバーボタン

アイコン	項目	実行内容
	最初へ	一番上までスクロールします。
	1 行前へ	一行上にスクロールします。
	1 行後へ	一行下にスクロールします。
	最後へ	一番下までスクロールします。
	一つ前の Bookmark へ	一つ前の Bookmark までスクロールします。(Bookmark が存在するときだけ表示)
	一つ後の Bookmark へ	一つ後の Bookmark までスクロールします。(Bookmark が存在するときだけ表示)

メニュー

メニュー	実行内容
Next	スクリーンを次の項目の表示座標に移動させます。
Prev	スクリーンを前の項目の表示座標に移動させます。
Auto Jump	カーソルキーで項目を移動する際に、スクリーンも移動させます。
Shape	作成するマークの形状を指定します。
Refresh Image	現在表示しているタブの Mark の画像を更新します。
Load Mark Loaction File	CSV ファイル Load を実行する Load Mark Location File ダイアログを開きます。
Save Mark Loaction File	現在のタブ中マークの Save を実行する Save Mark List File ダイアログを開きます。
Clear All	現在のタブをクリアします。
New Mark Tab	Mark を格納する新たなタブを追加します。
Close Tab	現在のタブを閉じます。現在のタブがデフォルトタブであった場合にはクリアします。
Close all Tab	全てのタブを閉じます。ただしデフォルトタブだけは閉じずにクリアします。
Edit Columns	データカラムを編集します。この項目はマークの詳細指定時のみ表示されます。詳しくはマークの詳細指定ページをご覧ください。
Float Panel	パネルを分離します。
Close Panel	パネルを閉じます。

タブ別ツールバー

Mark Panel Toolbar in Tab

アイコン	項目	実行内容
	Image	マーク周辺画像のサイズを指定します。
	Filter	画面やリストに表示するマークを絞り込むフィルタを指定します。
	Detail	より詳細な設定の表示/非表示を切り替えます。

Detail を開いた後に出てくる設定項目について詳しくはマークの詳細指定ページをご覧ください。

マークの画像

各マークはそれぞれ点ではなく正方形の領域を持っています。Image ドロップダウンリストで画像サイズを選択すると、各マークの領域毎に図形の画像を作成し、表示することができます。また、コンテキストメニューの Thumbnail から画像サイズを選択することで個別に画像サイズを指定、または画像の更新をすることも可能です。

領域 1 辺の大きさ(画像サイズ(pixel)ではなく領域サイズ(um))は Detail ボタンを押下して出てくる $Size で指定可能です。詳しくはマークの詳細指定ページをご覧ください。

マークのフィルタリング

Filter テキストボックスに表示条件を記入することで表示する Mark を絞り込むことができます。

記入後しばらくすると、または Enter を押下するとフィルタが適用され、条件に合わない Mark はスクリーンとMark Panel で表示が抑制されます。

Filter には数式と関数が使用できます。詳しくはカラム式ページをご覧ください。

記入例	表示条件
x < 100	x 座標が 100 未満の Mark のみを表示します。
x > 100 && y <= 100	x 座標が 100 より大きく、y 座標が 100 以下の Mark のみを表示します。
abs(x) >= 100	x 座標が -100 以下または 100 以上の Mark のみを表示します。
name == “Mark 3”	名前が “Mark 3” のマークだけを表示します。
name =* “Abc*”	名前が “Abc” で始まるマークだけを表示します。

Filter を空に指定するとすべての Mark が表示されます
Filter として不正な式が指定されているとフィルタの適用ができません。この時テキストボックス背景が黄色く着色されます

Mark Panel のデータリスト

Mark Panel DataList

ソート

データリスト上部のカラム名部分をクリックすることで行をソートできます。もう一度クリックすると逆順でのソートとなります。ソート時にはまずカラム値が数値と文字列に分けられ、それぞれの中でソートが行われます。カラム値が数値の後に文字列が続いている場合は、まず数値部分でソートされ、数値が同じもの同士はその後に続く文字列でソートされます。完全に同じ値があった場合、その順序はソートの前後で維持されます。

Datalist ボタン

アイコン	項目	実行内容
	Icon	各項目のアイコンを左クリックすると Property を表示します。
	Lock	ツールバーでクリアしても削除されないように Lock します。(マウスホバー時のみ表示)
	Bookmark	ブックマークします。 (マウスホバー時のみ表示)

コンテキストメニュー

メニュー	実行内容
Create New Group	選択した項目をまとめてグループ化します。
Ungroup	指定したグループを解除します。
Representative	指定した項目をグループの代表として扱います。グループ外である場合は動作しません。
Jump	スクリーンに指定した項目を中心とした領域を表示します。
Start Auto Navigation	指定した項目からオートナビゲーションを開始します。詳しくはオートナビゲーションバーページをご覧ください。
Select/Deselect	指定した項目の選択状態を反転します。
Show	指定した項目の表示状態を反転します。
Display/Name	指定した項目のスクリーン上での名称表示状態を反転します。
Display/Coordinates	指定した項目のスクリーン上での座標表示状態を反転します。
Color	指定した項目のスクリーン上での表示色を変更する色指定ダイアログを開きます。
Lock	指定した項目のロック状態を反転します。ロックしてあるものはツールバー等でクリアしても削除されません。
Bookmark	指定した項目の Bookmark 状態を反転します。Bookmark 済みの物は専用の巡回ボタンで巡回できます。
Shape/Dot	指定した項目の記号を変更します。リスト中では旗、スクリーン上では点になります。
Shape/Cross	指定した項目の記号を変更します。リスト中、スクリーン上ともに十字型になります。
Shape/X	指定した項目の記号を変更します。リスト中、スクリーン上ともに X 文字型になります。
Shape/Square	指定した項目の記号を変更します。リスト中、スクリーン上ともに四角形になります。
Thumbnail/None	指定した項目の画像を無しに変更します。
Thumbnail/In-Line	指定した項目の画像をアイコンサイズに変更、更新します。
Thumbnail/Small	指定した項目の画像を小さいサイズに変更、更新します。
Thumbnail/Middle	指定した項目の画像を中程度のサイズに変更、更新します。
Thumbnail/Large	指定した項目の画像を大きなサイズに変更、更新します。
Set as the Origin	指定した項目を原点とするように図形と Mark を移動します。
Move in Tree	指定した項目をデータリスト内で移動します。
Expand	指定した項目のツリー表示を展開します。
Collapse	指定した項目のツリー表示を折り畳みます。
Expand All	全項目のツリー表示を展開します。
Collapse All	全項目のツリー表示を折り畳みます。
Properties	指定した項目のプロパティを表示する Properties ダイアログを開きます。
Delete	指定した項目を削除します。

データ保存確認

新たにマークを作成するなどの編集を行うとパネルタイトル部に未保存マーク(*)が表示されます。未保存マークが表示されている状態で neoEBV を終了しようとするとデータの未保存を警告するダイアログが表示されます。未保存マークはマーク情報を保存したとき、クリアした時と読み込んだときには解消されます。

データ保存確認機能を使用するかどうかはプリファレンスから変更することができます。

詳しくはプリファレンス Window/Data List ページの Confirm Data Save Status before Exit/Mark をご覧ください。
