図形面積密度の計算
指定した領域に対する図形の面積が占める割合を計算します。

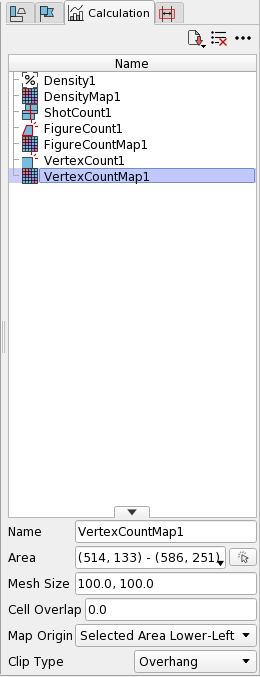

Calculation Panel
スクリーン上で計算した、図形面積密度、ショットカウントなどの計算結果の一覧を表示します。
Calculation Panel のツールバー
ボタン
| アイコン | 項目 | 実行内容 |
|---|---|---|
 |
Save | データリストの項目を Save するダイアログを開きます。 |
 |
Clear All | データリストをクリアします。 |
 |
Calculation | Calculation Panel のメニューを表示します。 |
スクロールバーボタン
| アイコン | 項目 | 実行内容 |
|---|---|---|
 |
最初へ | 一番上までスクロールします。 |
 |
1 行前へ | 一行上にスクロールします。 |
 |
1 行後へ | 一行下にスクロールします。 |
 |
最後へ | 一番下までスクロールします。 |
 |
一つ前の Bookmark へ | 一つ前の Bookmark までスクロールします。(Bookmark が存在するときだけ表示) |
 |
一つ後の Bookmark へ | 一つ後の Bookmark までスクロールします。(Bookmark が存在するときだけ表示) |
メニュー
| メニュー | 実行内容 |
|---|---|
| Save | データリストの Save を実行する Save ダイアログを開きます。 |
| Clear All | データリストをクリアします。 |
| Float Panel | パネルを分離します。 |
| Close Panel | パネルを閉じます。 |
Calculation Panel のデータリスト
Datalist ボタン
| アイコン | 項目 | 実行内容 |
|---|---|---|
| Icon | 各項目のアイコンを左クリックすると Property を表示します。 | |
 |
Lock | ツールバーでクリアしても削除されないように Lock します。(マウスホバー時のみ表示) |
 |
Bookmark | ブックマークします。 (マウスホバー時のみ表示) |
データリスト上の結果について
Calculation Panel 上の結果、またはスクリーンに表示された結果にマウスカーソルを合わせると、対象の結果がオレンジ色に強調され、全ての情報が表示されます。
図形数の計算
指定した領域に対する図形数を計算します。
図形頂点数の計算
指定した領域に対する図形頂点数を計算します。
微小図形の計算
指定した領域内にある微小図形数を計算します。
ショット数の計算
指定した領域内にある図形を指定したサイズに分割して分割後の図形数をカウントします。
図形面積密度マップの計算
ユーザが指定した領域をメッシュ状に区切り、メッシュごとの領域に対する図形の面積が占める割合を計算します。
図形数マップの計算
ユーザが指定した領域をメッシュ状に区切り、メッシュごとの領域に対する図形数を計算します。
図形頂点数マップの計算
ユーザが指定した領域をメッシュ状に区切り、メッシュごとの領域に対する図形頂点数を計算します。
最終更新 17.04.2024
